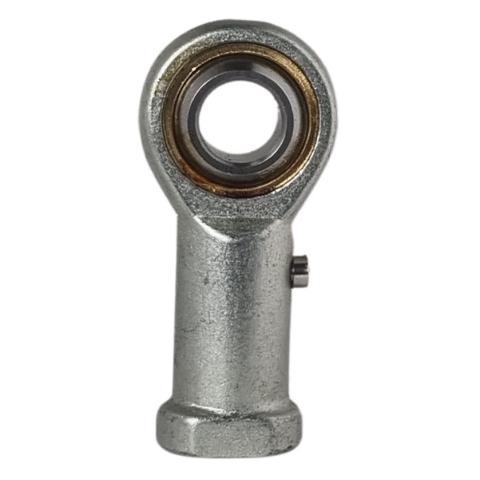

Gelenkkopf TSF16

Gelenkkopf TSF16

Der Gelenkkopf ist ein wartungspflichtiges Produkt mit einer Stahl/Bronze Gleitpaarung. Er besteht aus einem Gehäuse mit einem eingebauten Gelenklager und verfügt entweder über ein Innengewinde. Der Gelenkkopf eignet sich ideal für Schwenk-, Kipp- und Drehbewegungen bei konstanter Lastrichtung. Mit seiner robusten Konstruktion bietet er eine zuverlässige Lösung für verschiedene Anwendungen im Maschinenbau.

Herstellerinformationen:
TOP INDUSTRIETEILE Chemnitzer Straße 11 14612 Falkensee service@top-industrieteile.de WEEE-Nummer:

Verantwortliche Person:
TOP INDUSTRIETEILE Patrick Scholtz Chemnitzer Straße 11 14612 Falkensee DE service@top-industrieteile.de https://top-industrieteile.de/

d1 in mm	19,4
D in mm	32
dk in mm	28,58
Hersteller	TOP INDUSTRIETEILE
r1S min	0,3
a Grad	15°
Gleitpaarung	Stahl/Bronze
Produktgruppe	Gelenkkopf
Baugruppe	TSF
d2 in mm	40
d3 in mm	M 16x2
C1 in mm	15
Befestigungsart	Innengewinde (Feingewinde)
B in mm	21
h1_in mm	64
W in mm	22
l3 in mm	33
l4 in mm	83
l5 in mm	8
l7 in mm	23
Dichtung	offen
Marke	Generisch
Innendurchmesser mm	16
Ringmaterial	Wälzlagerstahl
Artikelnummer	TSF16
Herkunftsland	China
Gewicht (in kg)	0,220
