Klassische Keilriemen nach DIN 2215 gelten als der Ursprung moderner Keilriemenantriebe und zählen bis heute zu den am häufigsten eingesetzten Antriebselementen. Bereits Anfang des 20. Jahrhunderts revolutionierte ihre Entwicklung die mechanische Kraftübertragung und löste in vielen Anwendungen den bis dahin verbreiteten Flachriemen ab. Bis heute bilden klassische Keilriemen die Grundlage zahlreicher industrieller Antriebssysteme und dienten als Vorbild für die später entwickelten Schmalkeilriemen nach DIN 7753.
Ihre trapezförmige Geometrie ermöglicht eine zuverlässige, kraftschlüssige Kraftübertragung über die Flanken der Riemenscheiben. Durch den entstehenden Reibschluss können Drehbewegungen und hohe Leistungen wirtschaftlich und zuverlässig übertragen werden. Die DIN 2215 legt Profile, Abmessungen und Toleranzen fest und gewährleistet dadurch eine hohe Austauschbarkeit zwischen verschiedenen Herstellern.
Klassische Keilriemen werden in zahlreichen Anwendungen des Maschinen- und Anlagenbaus, der Fördertechnik, der Landwirtschaft sowie im Handwerk eingesetzt. Je nach Profil, Riemenlänge und Ausführung eignen sie sich für unterschiedliche Leistungsbereiche und Drehzahlen und stellen bis heute eine bewährte Lösung für industrielle Antriebssysteme dar.
💡 Gut zu wissen
Klassische Keilriemen nach DIN 2215 gehören seit Jahrzehnten zu den weltweit am häufigsten eingesetzten Antriebsriemen. Dank ihrer genormten Profile und Abmessungen lassen sich Keilriemen verschiedener Hersteller in vielen Fällen problemlos austauschen, sofern Profil und Riemenlänge übereinstimmen.

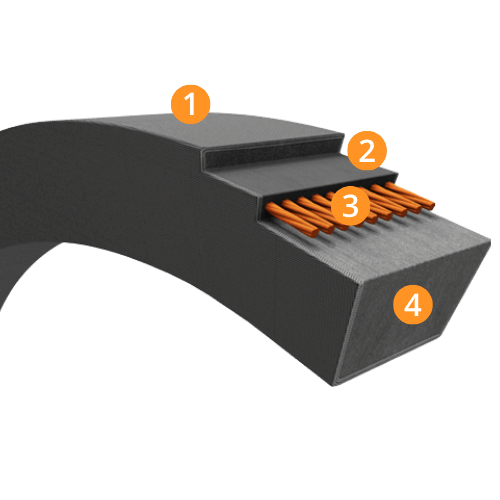

Klassischer Keilriemen Aufbau
1. Umhüllungsgewebe
Das abriebbeständige, gummierte Spezialgewebe bildet die äußere Schicht des klassischen Keilriemens und schützt die Flanken zuverlässig vor Verschleiß. Gleichzeitig verbessert es den Reibschluss zwischen Keilriemen und Riemenscheibe und unterstützt eine gleichmäßige, kraftschlüssige Kraftübertragung. Dadurch wird die Lebensdauer des Keilriemens auch bei hoher mechanischer Beanspruchung erhöht.
2. Einbettung
Die Einbettung aus einer hochfesten Gummimischung verbindet die einzelnen Bauteile des Keilriemens dauerhaft miteinander und schützt den Polyester-Zugträger vor äußeren Einflüssen. Gleichzeitig sorgt sie für die notwendige Elastizität und Formstabilität des Keilriemens, wodurch ein ruhiger Lauf und eine gleichmäßige Kraftübertragung unterstützt werden.
3. Polyester-Zugträger
Der hochfeste Polyester-Zugträger bildet das tragende Element des klassischen Keilriemens. Er nimmt die während des Betriebs auftretenden Zugkräfte auf und zeichnet sich durch eine hohe Zugfestigkeit sowie eine geringe Dehnung aus. Dadurch bleibt die Riemenspannung über einen langen Zeitraum konstant und eine zuverlässige Kraftübertragung wird gewährleistet.
4. Unterbau
Der Unterbau besteht aus einer hochmoduligen Gummimischung und bildet den Bereich des Keilriemens, der die Antriebskraft kraftschlüssig über die Flanken der Riemenscheiben überträgt. Er sorgt für eine gleichmäßige Lastverteilung, eine hohe Formstabilität und unterstützt einen ruhigen sowie verschleißarmen Lauf des Keilriemens.
Anwendungsgebiete für klassischer Keilriemen DIN 2215
Klassische Keilriemen nach DIN 2215 werden überall dort eingesetzt, wo Drehbewegungen zuverlässig und wirtschaftlich übertragen werden müssen. Durch ihre robuste Bauweise und die genormten Profile eignen sie sich für eine Vielzahl industrieller und gewerblicher Antriebe. Typische Einsatzbereiche sind der Maschinen- und Anlagenbau, Förderanlagen, Pumpen, Kompressoren, Lüfter, Werkzeugmaschinen sowie landwirtschaftliche Maschinen. Dank ihrer hohen Austauschbarkeit und der großen Profilvielfalt zählen klassische Keilriemen bis heute zu den am häufigsten verwendeten Antriebselementen in der Antriebstechnik.
🏭 Maschinen- und Anlagenbau
📦 Förderanlagen und Fördertechnik
💧 Pumpen und Pumpensysteme
🌬️ Kompressoren
🌀 Lüfter und Ventilatoren
⚙️ Werkzeugmaschinen
🚜 Land- und Forstmaschinen
🔩 Holz- und Metallbearbeitungsmaschinen
🏗️ Bau- und Baumaschinen
🛠️ Industrielle Produktionsanlagen
Häufige Kundenfragen
Klassische Keilriemen nach DIN 2215 sind genormte Antriebsriemen mit trapezförmigem Profil. Sie werden zur zuverlässigen Kraftübertragung zwischen zwei oder mehreren Riemenscheiben eingesetzt und finden weltweit Verwendung im Maschinen- und Anlagenbau.

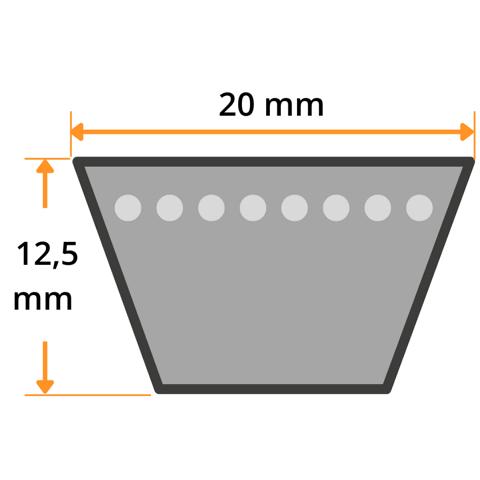

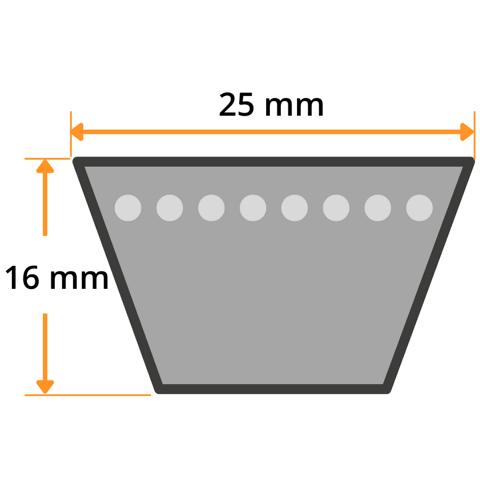

Zu den gängigen Profilen nach DIN 2215 gehören Z\/10, A\/13, B\/17, C\/22, D\/32 und E\/40. Die Profilbezeichnung beschreibt die ungefähre Riemenbreite und dient der Auswahl des passenden Keilriemens.
Klassische Keilriemen kommen unter anderem in Maschinen und Anlagen, Fördertechnik, Pumpen, Kompressoren, Lüftern, Werkzeugmaschinen sowie landwirtschaftlichen Maschinen zum Einsatz.
Klassische Keilriemen überzeugen durch ihre einfache Montage, hohe Betriebssicherheit, gute Dämpfungseigenschaften und ihre genormten Abmessungen. Dadurch lassen sie sich problemlos austauschen.
In vielen Anwendungen ist dies möglich. Beispielsweise kann ein Profil Z häufig durch SPZ, A durch SPA, B durch SPB und C durch SPC ersetzt werden. Vor einem Austausch sollten jedoch die technischen Anforderungen und die Riemenscheiben geprüft werden.
Je nach Hersteller werden Innenlänge (Li), Wirklänge (Lw\/Ld) oder Außenlänge (La) angegeben. Für die Auswahl eines Ersatzriemens sollten immer die Herstellerangaben oder die vorhandene Riemenbezeichnung berücksichtigt werden.
Das Profil ist meist auf dem vorhandenen Keilriemen aufgedruckt. Alternativ kann die obere Riemenbreite gemessen und mit den genormten Profilen nach DIN 2215 verglichen werden.
Ein Austausch empfiehlt sich bei sichtbaren Rissen, Ausfransungen, Materialermüdung, Schlupf oder ungewöhnlichen Laufgeräuschen. Auch verschlissene Riemenscheiben können den Verschleiß beschleunigen.
Die richtige Riemenspannung ist entscheidend für eine lange Lebensdauer. Ein zu locker gespannter Keilriemen kann durchrutschen, während eine zu hohe Spannung Lager und Wellen unnötig belastet.
Hochwertige klassische Keilriemen bestehen in der Regel aus verschleißfesten Gummimischungen mit zugfesten Polyester-Zugträgern und einem abriebfesten Gewebeüberzug.
Die DIN 2215 legt die Profilabmessungen klassischer Keilriemen fest und sorgt dafür, dass Keilriemen verschiedener Hersteller untereinander austauschbar sind.
Viele Qualitätskeilriemen erfüllen die Anforderungen der ISO 1813 und sind elektrisch leitfähig. Dies reduziert das Risiko elektrostatischer Aufladung in bestimmten Anwendungen.
Ummantelte Keilriemen besitzen ein schützendes Gewebe und eignen sich für Standardanwendungen. Gezahnte Keilriemen bieten eine höhere Biegeflexibilität und werden bevorzugt bei kleinen Scheibendurchmessern oder hohen Drehzahlen eingesetzt.
Für einen sicheren Betrieb sollten ausschließlich Riemenscheiben verwendet werden, die für das jeweilige Profil nach DIN 2215 ausgelegt sind. Nur so ist eine optimale Kraftübertragung gewährleistet.
Je nach Anwendung können Hochleistungs-Schmalkeilriemen nach DIN 7753 oder gezahnte Keilriemen eine leistungsfähige Alternative darstellen. Diese ermöglichen häufig eine höhere Leistungsübertragung bei gleicher Baubreite.
Nein. Z\/10-Keilriemen nach DIN 2215 und SPZ-Keilriemen nach DIN 7753 besitzen zwar eine vergleichbare Nennbreite, unterscheiden sich jedoch in ihrer Profilgeometrie. SPZ-Keilriemen sind schmaler und höher aufgebaut und ermöglichen dadurch eine höhere Leistungsübertragung. Ein Austausch ist in vielen Anwendungen möglich, sollte jedoch hinsichtlich der Riemenscheiben und Herstellerangaben geprüft werden.
Nein. SPA-Keilriemen stellen die leistungsfähigere Weiterentwicklung des klassischen A\/13-Keilriemens dar. Aufgrund der unterschiedlichen Profilgeometrie werden passende Schmalkeilriemenscheiben benötigt. Vor einem Austausch sollten daher die technischen Vorgaben der Maschine berücksichtigt werden.
Nein. Das Profil SPB besitzt eine ähnliche Nennbreite wie ein klassischer B\/17-Keilriemen, ist jedoch schmaler und höher ausgeführt. Dadurch kann ein SPB-Keilriemen bei gleicher Baubreite höhere Leistungen übertragen. Voraussetzung für einen Austausch sind geeignete Riemenscheiben.
Nein. SPC-Keilriemen gehören zur Baureihe der Schmalkeilriemen nach DIN 7753 und unterscheiden sich in ihrer Profilgeometrie von klassischen C\/22-Keilriemen. Sie ermöglichen eine höhere Leistungsübertragung, benötigen jedoch passende Schmalkeilriemenscheiben.
Ja, in vielen Anwendungen ist dies möglich. Die Profile Z\/10, A\/13, B\/17 und C\/22 lassen sich häufig durch die Schmalkeilriemen SPZ, SPA, SPB beziehungsweise SPC ersetzen. Vor dem Austausch sollten jedoch die Riemenscheiben, die Riemenlänge sowie die Herstellervorgaben geprüft werden.
Vergleich klassischer Keilriemen und Schmalkeilriemen
In vielen Anwendungen können klassische Keilriemen nach DIN 2215 durch Schmalkeilriemen nach DIN 7753 ersetzt werden. Neben den ummantelten Profilen stehen auch flankenoffene, formgezahnte Ausführungen zur Verfügung. Vor einem Austausch sollten stets die Herstellerangaben sowie die verwendeten Riemenscheiben geprüft werden.
Hinweis: Schmalkeilriemen nach DIN 7753 ermöglichen bei gleicher oder geringerer Baubreite eine höhere Leistungsübertragung als klassische Keilriemen nach DIN 2215. Die gezahnten Profile (XPZ, XPA, XPB und XPC) bieten zusätzlich eine höhere Biegeflexibilität und eignen sich besonders für kleine Riemenscheiben sowie hohe Drehzahlen.
