Schmalkeilriemen nach DIN 7753 wurden speziell für leistungsstarke Antriebssysteme entwickelt und stellen die moderne
Weiterentwicklung der klassischen Keilriemen nach DIN 2215 dar. Durch ihr schmaleres und höheres Profil übertragen
sie bei gleicher Baubreite deutlich mehr Leistung und eignen sich besonders für kompakte Antriebe mit hohen
Drehzahlen und hohen Belastungen. Dank der genormten Abmessungen und Toleranzen gemäß DIN 7753 sind
Schmalkeilriemen herstellerübergreifend austauschbar und gewährleisten eine hohe Betriebssicherheit.

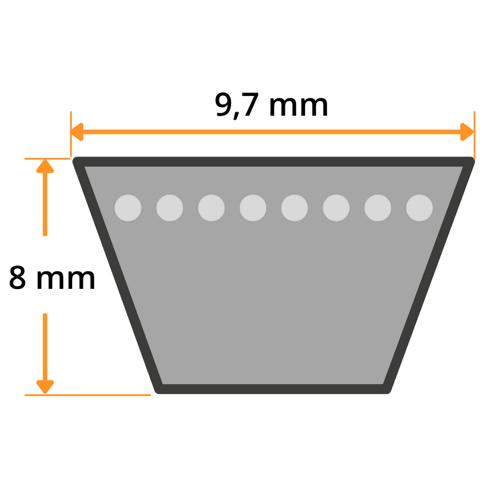

Die genormten Profile SPZ, SPA, SPB und SPC decken ein breites Einsatzspektrum in Industrie und
Maschinenbau ab. In vielen Anwendungen können sie klassische Keilriemen ersetzen und ermöglichen dabei eine höhere
Leistungsübertragung sowie einen effizienteren Betrieb. Als Orientierung gilt: SPZ entspricht
häufig dem klassischen Profil Z/10, SPA dem Profil A/13,
SPB dem Profil B/17 und SPC dem Profil
C/22. Für Anwendungen mit kleinen Scheibendurchmessern oder häufigen Biegewechseln stehen außerdem
die gezahnten Ausführungen XPZ, XPA, XPB und XPC zur Verfügung. Durch ihre Verzahnung sind sie
besonders flexibel und eignen sich für kleinere Umlenkradien sowie höhere Umfangsgeschwindigkeiten.
Für eine optimale Kraftübertragung sind neben dem richtigen Profil auch die passende Riemenlänge sowie kompatible Riemenscheiben
entscheidend. Bei fachgerechter Auslegung überzeugen Schmalkeilriemen durch einen ruhigen Lauf, eine hohe
Effizienz und eine lange Lebensdauer – selbst unter anspruchsvollen Betriebsbedingungen.
💡 Gut zu wissen
Schmalkeilriemen wurden als leistungsfähige Weiterentwicklung klassischer Keilriemen entwickelt. In vielen Anwendungen können die Profile SPZ, SPA, SPB und SPC klassische Keilriemen der Profile Z/10, A/13, B/17 und C/22 ersetzen. Voraussetzung sind jedoch passende Schmalkeilriemenscheiben und die Einhaltung der Herstellervorgaben.
Hochleistungs-Schmalkeilriemen Aufbau
1. Umhüllungsgewebe
Das abriebbeständige, gummierte Spezialgewebe bildet die äußere Schicht des klassischen Keilriemens und schützt die Flanken zuverlässig vor Verschleiß. Gleichzeitig verbessert es den Reibschluss zwischen Keilriemen und Riemenscheibe und unterstützt eine gleichmäßige, kraftschlüssige Kraftübertragung. Dadurch wird die Lebensdauer des Keilriemens auch bei hoher mechanischer Beanspruchung erhöht.
2. Einbettung
Die Einbettung aus einer hochfesten Gummimischung verbindet die einzelnen Bauteile des Keilriemens dauerhaft miteinander und schützt den Polyester-Zugträger vor äußeren Einflüssen. Gleichzeitig sorgt sie für die notwendige Elastizität und Formstabilität des Keilriemens, wodurch ein ruhiger Lauf und eine gleichmäßige Kraftübertragung unterstützt werden.
3. Polyester-Zugträger
Der hochfeste Polyester-Zugträger bildet das tragende Element des klassischen Keilriemens. Er nimmt die während des Betriebs auftretenden Zugkräfte auf und zeichnet sich durch eine hohe Zugfestigkeit sowie eine geringe Dehnung aus. Dadurch bleibt die Riemenspannung über einen langen Zeitraum konstant und eine zuverlässige Kraftübertragung wird gewährleistet.
4. Unterbau
Der Unterbau besteht aus einer hochmoduligen Gummimischung und bildet den Bereich des Keilriemens, der die Antriebskraft kraftschlüssig über die Flanken der Riemenscheiben überträgt. Er sorgt für eine gleichmäßige Lastverteilung, eine hohe Formstabilität und unterstützt einen ruhigen sowie verschleißarmen Lauf des Keilriemens.
Anwendungsbereiche von Schmalkeilriemen nach DIN 7753
Schmalkeilriemen nach DIN 7753 kommen überall dort zum Einsatz, wo hohe Leistungen auf engem Bauraum zuverlässig
übertragen werden müssen. Aufgrund ihrer hohen Leistungsdichte eignen sie sich besonders für moderne
Antriebssysteme mit hohen Drehzahlen und dauerhaften Belastungen. Gegenüber klassischen Keilriemen ermöglichen sie
eine kompaktere Bauweise bei gleichzeitig effizienter Kraftübertragung.
Typische Einsatzbereiche sind der Maschinen- und Anlagenbau, Förderanlagen, Pumpen, Kompressoren, Lüfter,
Werkzeugmaschinen sowie die Land- und Forstwirtschaft. Darüber hinaus werden Schmalkeilriemen in der
Lebensmittelindustrie, Verpackungstechnik, Holzbearbeitung und zahlreichen weiteren industriellen Anwendungen
eingesetzt, in denen ein zuverlässiger und wartungsarmer Riementrieb gefordert ist.
🏭 Maschinen- und Anlagenbau
📦 Förderanlagen und Fördertechnik
💧 Pumpen und Pumpensysteme
🌬️ Kompressoren
🌀 Lüfter und Ventilatoren
⚙️ Werkzeugmaschinen
🚜 Land- und Forstmaschinen
🏗️ Bau- und Baumaschinen
🔩 Holz- und Metallbearbeitungsmaschinen
🏭 Hochleistungsantriebe in der Industrie
Häufig gestellte Fragen (FAQ) zu Schmalkeilriemen nach DIN 7753
Schmalkeilriemen besitzen ein schmaleres und höheres Profil als klassische Keilriemen. Dadurch können sie bei gleicher Baubreite mehr Leistung übertragen und eignen sich besonders für kompakte sowie leistungsstarke Antriebssysteme.
Die genormten Profile nach DIN 7753 sind SPZ, SPA, SPB und SPC. Zusätzlich sind gezahnte Ausführungen wie XPZ, XPA, XPB und XPC erhältlich, die sich besonders für kleinere Scheibendurchmesser und höhere Biegebeanspruchungen eignen.
[button=\/Keilriemen-Tabelle|_blank]Keilriemen Tabelle[\/button]
Für die Auswahl sind das Keilriemenprofil, die Riemenlänge sowie die verwendeten Riemenscheiben entscheidend. Die benötigten Angaben finden Sie in der Regel auf dem vorhandenen Keilriemen oder in den technischen Unterlagen der Maschine.
[button=\/Keilriemen-Tabelle|_blank]Keilriemen Tabelle[\/button]
[button=\/Keilriemen-messen|_blank]Wie messe ich einen Keilriemen[\/button]
Schmalkeilriemen werden unter anderem im Maschinen- und Anlagenbau, in Förderanlagen, Pumpen, Kompressoren, Lüftern, Werkzeugmaschinen sowie in landwirtschaftlichen Maschinen eingesetzt. Sie eignen sich überall dort, wo eine hohe Leistungsübertragung auf begrenztem Bauraum erforderlich ist.
Schmalkeilriemen nach DIN 7753 sind genormte Hochleistungs-Keilriemen mit einem schmaleren und höheren Profil als klassische Keilriemen. Dadurch können sie bei gleicher Baubreite höhere Leistungen übertragen und werden bevorzugt in modernen Maschinen und Industrieanlagen eingesetzt.
Zu den genormten Profilen gehören SPZ, SPA, SPB und SPC. Zusätzlich sind die gezahnten Ausführungen XPZ, XPA, XPB und XPC erhältlich, die sich durch eine höhere Biegeflexibilität auszeichnen.

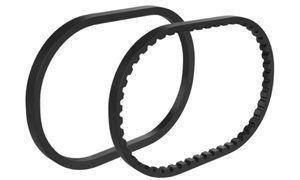

SPZ-Keilriemen sind ummantelt und für Standardanwendungen geeignet. XPZ-Keilriemen besitzen eine flankenoffene, formgezahnte Bauweise und bieten eine höhere Biegeflexibilität sowie eine bessere Wärmeableitung.
Schmalkeilriemen ermöglichen eine höhere Leistungsübertragung bei gleicher oder geringerer Baubreite. Zudem bieten sie eine bessere Laufruhe, einen höheren Wirkungsgrad und eignen sich für höhere Drehzahlen.
In vielen Anwendungen ist dies möglich. Beispielsweise können die Profile Z, A, B und C häufig durch SPZ, SPA, SPB beziehungsweise SPC ersetzt werden. Voraussetzung sind passende Riemenscheiben und die Einhaltung der Herstellervorgaben.
Gezahnte XP-Profile eignen sich besonders für kleine Riemenscheiben, hohe Drehzahlen und Anwendungen mit häufigen Lastwechseln. Durch ihre hohe Biegeflexibilität laufen sie ruhiger und entwickeln weniger Wärme.
Typische Einsatzbereiche sind Maschinen- und Anlagenbau, Fördertechnik, Kompressoren, Pumpen, Lüfter, Werkzeugmaschinen sowie landwirtschaftliche Maschinen.
Je nach Hersteller werden Innenlänge (Li), Wirklänge (Ld oder Lw) oder Außenlänge (La) angegeben. Für den Austausch sollte stets die vorhandene Riemenbezeichnung oder die Herstellerangabe verwendet werden.
Das Profil ist in der Regel auf dem Keilriemen aufgedruckt. Alternativ kann die obere Riemenbreite gemessen und mit den genormten Profilen SPZ, SPA, SPB oder SPC verglichen werden.
Eine korrekte Riemenspannung ist entscheidend für eine lange Lebensdauer. Zu geringe Spannung führt zu Schlupf, während eine zu hohe Spannung Lager und Wellen unnötig belastet.
Hochwertige Schmalkeilriemen bestehen aus verschleißfesten Gummimischungen, dehnungsarmen Polyester-Zugträgern und einem abriebfesten Gewebeüberzug beziehungsweise einer flankenoffenen, formgezahnten Ausführung.
Viele Qualitäts-Schmalkeilriemen erfüllen die Anforderungen der ISO 1813 und sind elektrisch leitfähig. Dadurch eignen sie sich auch für Anwendungen mit erhöhten Sicherheitsanforderungen.
Schmalkeilriemen benötigen Riemenscheiben, die speziell für die Profile SPZ, SPA, SPB oder SPC ausgelegt sind. Klassische Keilriemenscheiben sind aufgrund der unterschiedlichen Profilgeometrie häufig nicht geeignet.
Nein. SPZ- und Z\/10-Keilriemen besitzen zwar eine vergleichbare Nennbreite und können in vielen Anwendungen gegeneinander ausgetauscht werden, sie unterscheiden sich jedoch in ihrer Profilgeometrie. Schmalkeilriemen des Profils SPZ sind höher und schmaler aufgebaut, wodurch sie bei gleicher Baubreite eine höhere Leistungsübertragung ermöglichen. Vor einem Austausch sollten stets die Riemenscheiben sowie die Herstellerangaben geprüft werden.
Nein. SPA-Keilriemen sind Schmalkeilriemen nach DIN 7753 und stellen eine leistungsfähigere Weiterentwicklung des klassischen A\/13-Keilriemens nach DIN 2215 dar. Beide Profile sind in vielen Anwendungen vergleichbar, benötigen jedoch aufgrund ihrer unterschiedlichen Profilgeometrie passende Riemenscheiben.
Nein. Das Profil SPB entspricht nicht exakt dem klassischen Profil B\/17, kann dieses jedoch in vielen Anwendungen ersetzen. Schmalkeilriemen bieten eine höhere Leistungsübertragung und werden bevorzugt in modernen Industrieantrieben eingesetzt.
Nein. SPC-Keilriemen und klassische C\/22-Keilriemen besitzen ähnliche Anwendungsbereiche, unterscheiden sich jedoch in ihrer Bauform. SPC-Keilriemen ermöglichen eine höhere Leistungsübertragung und benötigen entsprechend ausgelegte Schmalkeilriemenscheiben.
Vergleich von Schmalkeilriemen und klassischen Keilriemen
Schmalkeilriemen nach DIN 7753 stellen eine leistungsfähige Weiterentwicklung der klassischen Keilriemen nach DIN 2215 dar. Die folgende Tabelle zeigt die gängigen Profilzuordnungen zwischen klassischen und modernen Schmalkeilriemen. Vor einem Austausch sollten stets die Herstellerangaben sowie die verwendeten Riemenscheiben geprüft werden.
Hinweis: Schmalkeilriemen nach DIN 7753 besitzen eine höhere Leistungsfähigkeit als klassische Keilriemen nach DIN 2215 und ermöglichen bei gleicher oder geringerer Baubreite eine höhere Kraftübertragung. Die gezahnten Profile (XPZ, XPA, XPB und XPC) bieten zusätzlich eine verbesserte Biegeflexibilität und eignen sich besonders für kleine Riemenscheiben sowie hohe Drehzahlen. Vor einem Austausch sollten stets Profil, Riemenlänge, Riemenscheiben sowie die Herstellerangaben geprüft werden.
