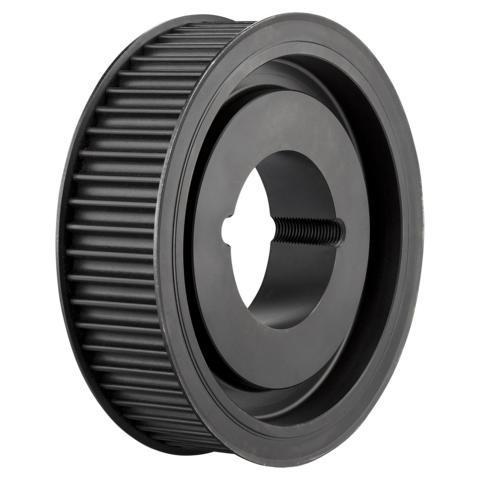

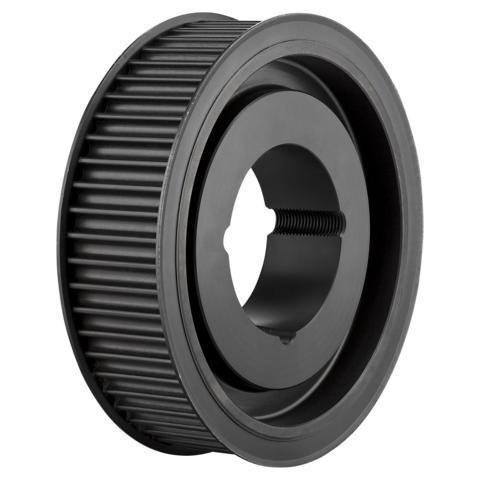

Zahnscheibe TB 64-14M-85 (3525)

Zahnscheibe TB 64-14M-85 (3525)

Das Profil der Zahnscheibe muss stimmig sein mit dem eingesetzten Riemenprofil vom Zahnriemen und darf nicht abweichend sein (Profil und die Breite). Durch das exakte eingreifen der Zähne in die Zahnscheibe, lässt sich eine genaue Positionsansteuerung umsetzen. Typische Anwendungsfelder für Zahnriemenantriebe sind Positioniersysteme mit Servomotoren, Handlingmodule und andere Linear antriebe, die zum Beispiel bei Druckern, Verpackungsmaschinen oder in Industrierobotern eingesetzt werden.

Herstellerinformationen:
TOP INDUSTRIETEILE Chemnitzer Straße 11 14612 Falkensee service@top-industrieteile.de WEEE-Nummer:

Verantwortliche Person:
TOP INDUSTRIETEILE Patrick Scholtz Chemnitzer Straße 11 14612 Falkensee DE service@top-industrieteile.de https://top-industrieteile.de/

Hersteller	TOP INDUSTRIETEILE

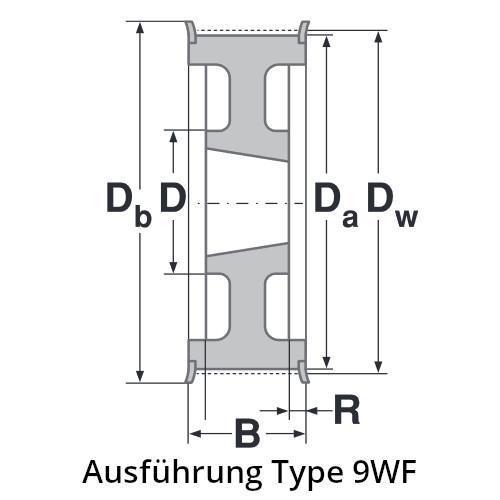

(Skizze) B mm	102
(Skizze) D x N mm	190
(Skizze) R mm	19
(Skizze) b1 mm	102
Riemenbreite mm	85
(Skizze) Da mm	282,41
Material	Grauguss
Type	9WF
Zähnezahl	64
Marke	Top Industrieteile
Profil	14M
Wirkdurchmesser mm	285,21
Artikelnummer	ZSTB6414M85
Taperspannbuchse	3525
Herkunftsland	Asien
Zolltarifnummer	8483 50 20
Gewicht (in kg)	28,200
Wellenaufnahme	Taperspannbuchse
