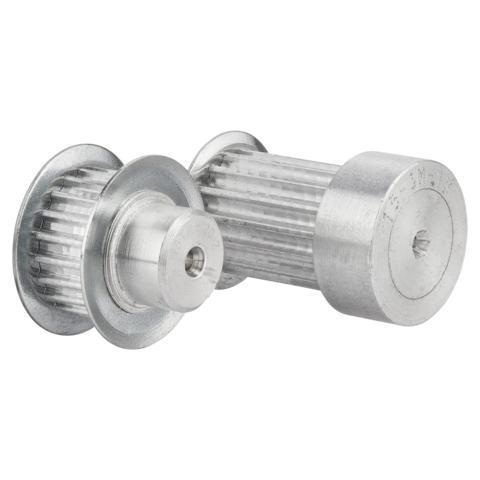

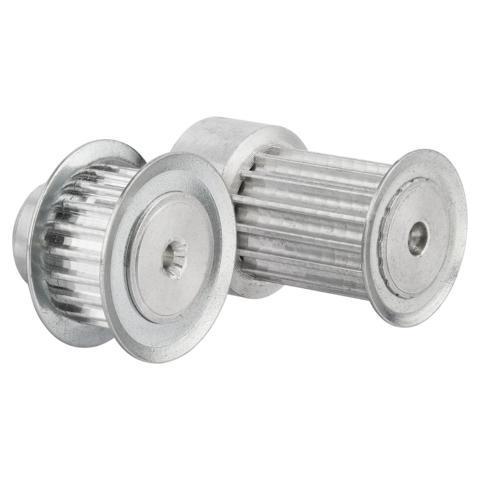

Zahnscheibe 10-3M-09

Zahnscheibe 10-3M-09

Das Profil der Zahnscheibe muss stimmig sein mit dem eingesetzten Riemenprofil vom Zahnriemen und darf nicht abweichend sein (Profil und die Breite). Durch das exakte eingreifen der Zähne in die Zahnscheibe, lässt sich eine genaue Positionsansteuerung umsetzen. Typische Anwendungsfelder für Zahnriemenantriebe sind Positioniersysteme mit Servomotoren, Handlingmodule und andere Linear antriebe, die zum Beispiel bei Druckern, Verpackungsmaschinen oder in Industrierobotern eingesetzt werden.

Herstellerinformationen:
TOP INDUSTRIETEILE Chemnitzer Straße 11 14612 Falkensee service@top-industrieteile.de WEEE-Nummer:

Verantwortliche Person:
TOP INDUSTRIETEILE Patrick Scholtz Chemnitzer Straße 11 14612 Falkensee DE service@top-industrieteile.de https://top-industrieteile.de/

Hersteller	TOP INDUSTRIETEILE

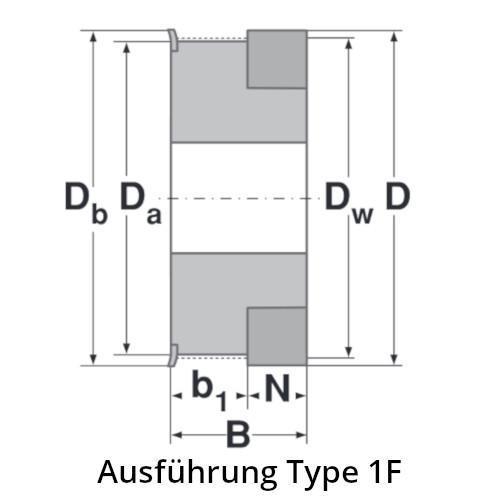

(Skizze) B mm	17,5
(Skizze) dmax mm	3
(Skizze) D x N mm	13 x 7,3
(Skizze) b1 mm	10,2
Riemenbreite mm	9
(Skizze) Db mm	13
(Skizze) Da mm	8,79
Material	Aluminium
Type	1F
Zähnezahl	10
Marke	Top Industrieteile
Profil	3M
Wirkdurchmesser mm	9,55
Artikelnummer	ZSFB103M9
Herkunftsland	Asien
Zolltarifnummer	8483 50 80
Gewicht (in kg)	0,004
Wellenaufnahme	Bohrung
