HTD Zahnriemen werden für die synchrone und formschlüssige Kraftübertragung in industriellen Antriebssystemen eingesetzt. Charakteristisch ist das kurvenförmige HTD-Zahnprofil, das für den Eingriff in entsprechend ausgeführte HTD-Zahnriemenscheiben vorgesehen ist.

Unsere endlosen HTD-Zahnriemen sind in den metrischen Teilungen 3M, 5M, 8M und 14M sowie in zahlreichen Wirklängen und Riemenbreiten erhältlich. Dadurch lassen sich sowohl kompakte Antriebe als auch Anwendungen mit höheren Leistungsanforderungen realisieren.

Für die Auswahl des passenden HTD-Zahnriemens sind insbesondere Zahnprofil, Teilung, Wirklänge, Zähnezahl und Riemenbreite entscheidend. Bei bestehenden Antrieben sollte möglichst die vollständige Bezeichnung des vorhandenen Zahnriemens verwendet werden.

Der mehrschichtige Aufbau von HTD-Zahnriemen verbindet einen widerstandsfähigen Riemenkörper mit zugfesten Glasfaser-Zugträgern und einer verschleißarmen Zahnoberfläche. Die einzelnen Komponenten übernehmen dabei unterschiedliche Aufgaben im Antrieb.

Riemenrücken

Der Riemenrücken besteht aus faserverstärktem, abriebfestem Polychloropren mit spezieller Vernetzungsstruktur. Er bildet den elastischen Riemenkörper und schützt die innenliegenden Zugträger.

Zugträger

Hochfeste Glasfaser-Zugträger nehmen die auftretenden Zugkräfte auf und unterstützen die Längenstabilität des Zahnriemens während des Betriebs.

Zahnbeschichtung

Ein flexibles Nylon-Gewebe bedeckt die Zahnoberfläche. Es schützt die Zähne beim Eingriff in die Zahnriemenscheibe und reduziert Reibung und Verschleiß.

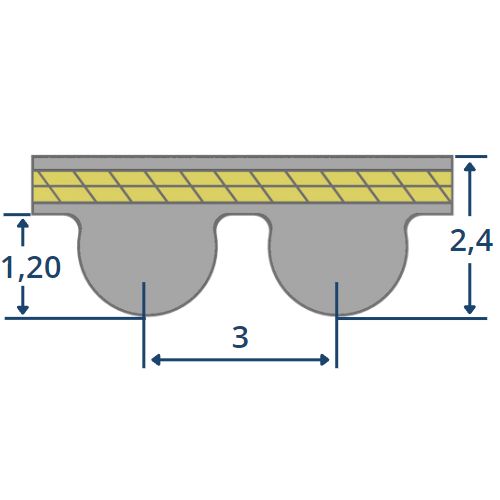

HTD 3M Zahnriemen besitzen eine feine 3-mm-Teilung und eignen sich insbesondere für kompakte Synchronantriebe. Für die Auswahl sind Wirklänge, Zähnezahl und benötigte Riemenbreite maßgeblich.

Profil: HTD 3M
Teilung: 3 mm
Zahn Höhe: 1,20 mm
Riemenhöhe: 2,40 mm
Referenzlänge: Lw - Wirklänge in mm

HTD 5M ist eine metrische HTD-Ausführung mit 5 mm Zahnteilung. Das Profil wird in zahlreichen industriellen Synchronantrieben eingesetzt und steht in unterschiedlichen Wirklängen und Breiten zur Verfügung.

Profil: HTD 5M
Teilung: 5 mm
Zahn Höhe: 2,10 mm
Riemenhöhe: 3,60 mm
Referenzlänge: Lw - Wirklänge in mm

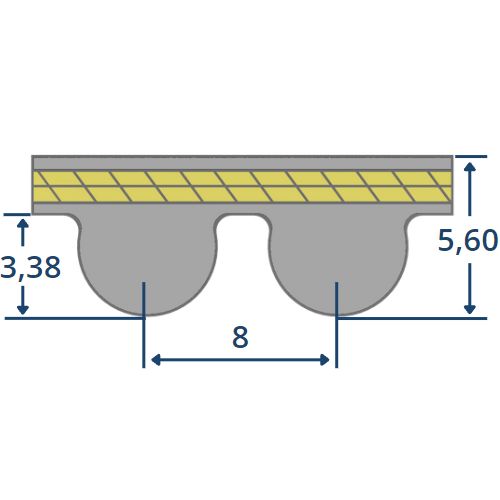

HTD 8M Zahnriemen besitzen eine Teilung von 8 mm und werden für zahlreiche industrielle Kraftübertragungs- und Synchronantriebe eingesetzt. Die größere Teilung ermöglicht entsprechend dimensionierte Antriebslösungen.

Profil: HTD 8M
Teilung: 8 mm
Zahn Höhe: 3,38 mm
Riemenhöhe: 5,60 mm
Referenzlänge: Lw - Wirklänge in mm

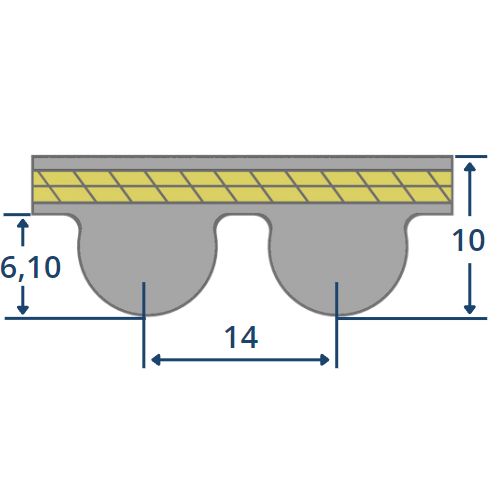

HTD 14M Zahnriemen verfügen über eine 14-mm-Teilung und werden insbesondere bei entsprechend dimensionierten industriellen Antrieben eingesetzt. Für die Auslegung müssen unter anderem Riemenbreite, Scheibendurchmesser, Drehzahl und übertragene Leistung berücksichtigt werden.

Profil: HTD 14M
Teilung: 14 mm
Zahn Höhe: 6,10 mm
Riemenhöhe: 10,00 mm
Referenzlänge: Lw - Wirklänge in mm

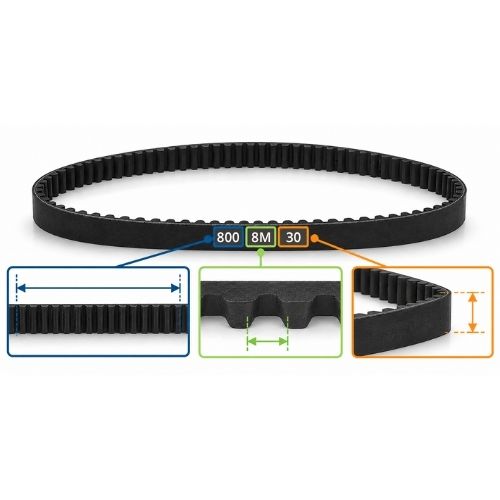

Eine typische Bezeichnung kann beispielsweise lauten:

800-8M-30

800 = Wirklänge in mm
8M = HTD-Profil mit 8 mm Teilung
30 = Riemenbreite in mm

Bei einem geschlossenen Zahnriemen lässt sich außerdem die Wirklänge über die Zähnezahl bestimmen:

Wirklänge = Zähnezahl × Teilung

Beispiel:
100 Zähne × 8 mm = 800 mm Wirklänge

Viele unserer HTD Zahnriemen werden aus breiten Zahnriemenwickeln mit einer Breite von bis zu 465 mm individuell zugeschnitten. Dadurch können neben gängigen Standardbreiten auch individuelle Riemenbreiten nach Kundenwunsch realisiert werden.

Die Zahnriemen werden hierfür direkt aus dem entsprechenden Wickel auf die gewünschte Breite zugeschnitten. So lassen sich innerhalb der verfügbaren Wickelbreite auch Sonderbreiten realisieren, die von den üblichen Standardabmessungen abweichen.
