RPP Silver 5 Zahnriemen (Neopren endlos)

MEGADYNE ISORAN RPP Silver 5 Zahnriemen sind endlose Neopren-Zahnriemen für industrielle Synchronantriebe mit erhöhten Leistungsanforderungen. Die Silver-Ausführung wurde für eine höhere Leistungsübertragung gegenüber der klassischen ISORAN RPP-Serie entwickelt. Mit einer Zahnteilung von 5 mm ermöglichen diese Zahnriemen eine formschlüssige Kraftübertragung in entsprechend ausgelegten Zahnriemenscheiben.

Bei der Auswahl eines passenden RPP Silver 5 Zahnriemens sind neben dem Zahnprofil insbesondere die Wirklänge (Lw), die Zähnezahl, die erforderliche Riemenbreite und die Betriebsbelastung zu berücksichtigen.

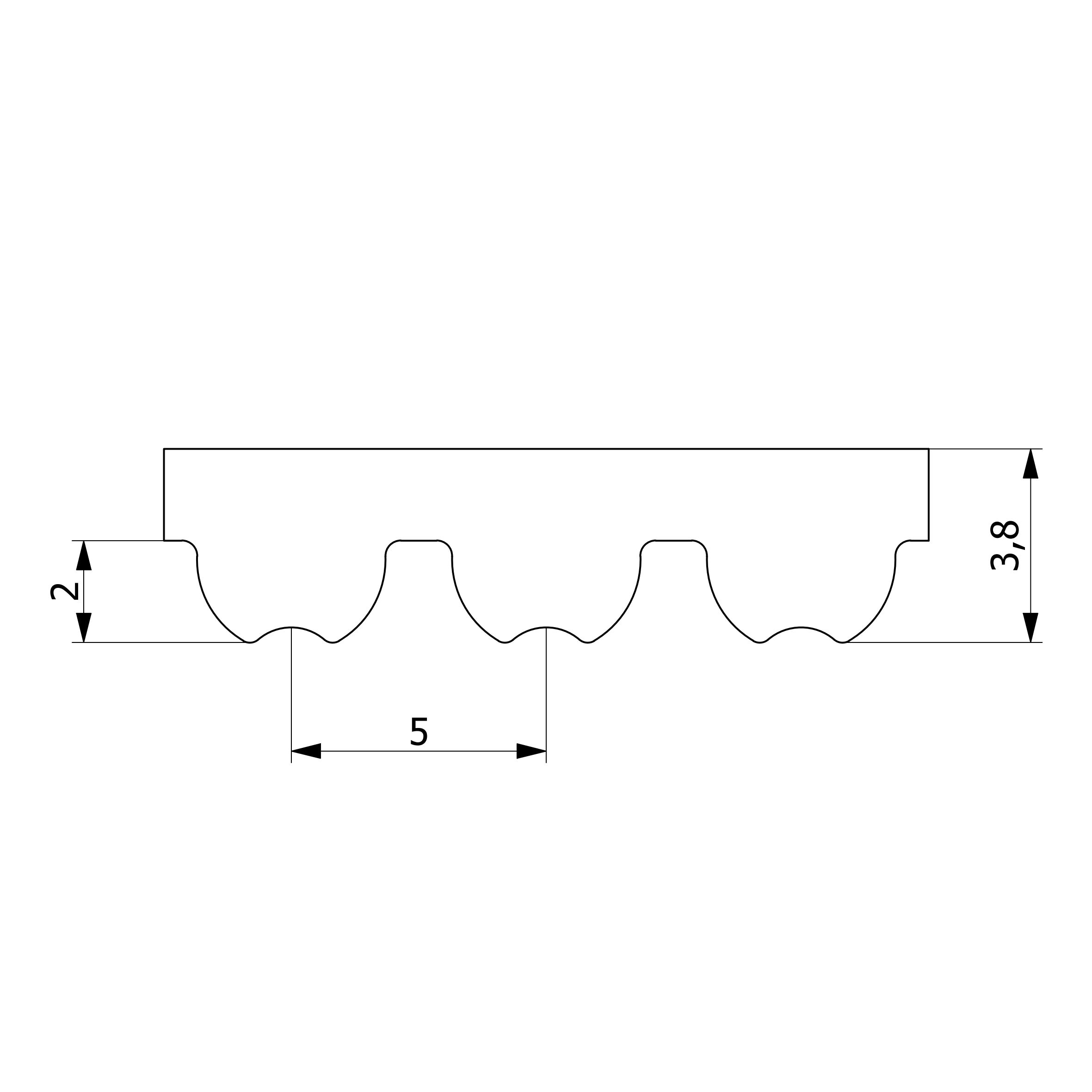

Profil: RPP Silver 5 (SLV5)
Produktfamilie: MEGADYNE ISORAN RPP Silver
Teilung: 5 mm
Zahnhöhe: 2,00 mm
Riemenhöhe: 3,80 mm
Referenzlänge: Lw – Wirklänge in mm

Einsatzbereiche von MEGADYNE ISORAN RPP Silver 5 Zahnriemen

Typische Einsatzmöglichkeiten sind Maschinenantriebe, Förderanlagen, Verpackungsmaschinen und Automatisierungssysteme. Die Silver-Ausführung eignet sich insbesondere für Anwendungen, bei denen gegenüber herkömmlichen RPP-Zahnriemen eine höhere Leistungsübertragung gefordert ist.

Bei der Antriebsauslegung sind unter anderem Drehmoment, Drehzahl, Achsabstand, Umschlingungswinkel und Riemenbreite zu berücksichtigen. Diese Faktoren bestimmen gemeinsam mit den technischen Eigenschaften des Zahnriemens die übertragbare Leistung und die Betriebssicherheit des Antriebssystems.

MEGADYNE ISORAN RPP Silver 5 Zahnriemen sind für industrielle Synchronantriebe mit erhöhten Anforderungen an die Leistungsübertragung konzipiert. Gegenüber der klassischen ISORAN RPP-Serie ist die Silver-Ausführung auf eine höhere Belastbarkeit ausgelegt.

Riemenkonstruktion

Der Aufbau eines RPP Silver 5 Zahnriemens umfasst mehrere aufeinander abgestimmte Komponenten:

• Riemenkörper: Eine widerstandsfähige Gummimischung auf Chloroprenbasis bildet den Riemenkörper und unterstützt die Übertragung der auftretenden Kräfte.
• Zugträger: Eingebettete Glasfaser-Zugträger nehmen die Zugkräfte auf und tragen zur Längenstabilität des Zahnriemens bei.
• Zahnoberfläche: Ein verschleißfestes Nylongewebe schützt die Zahnflanken beim Eingriff in die Zahnriemenscheiben.

Eigenschaften der Silver-Ausführung

Die ISORAN RPP Silver-Serie wurde für Anwendungen entwickelt, bei denen die Leistungsfähigkeit herkömmlicher RPP-Zahnriemen nicht ausreicht. Die aufeinander abgestimmte Riemenkonstruktion unterstützt eine zuverlässige synchrone Kraftübertragung auch bei höheren Antriebsbelastungen.

Zu den wesentlichen Eigenschaften gehören die formschlüssige Kraftübertragung, die hohe Längenstabilität durch die Zugträger und die verschleißgeschützte Zahnoberfläche. Die tatsächlich übertragbare Leistung hängt von der jeweiligen Riemenabmessung und den Betriebsbedingungen ab.

MEGADYNE ISORAN RPP Silver 5 Zahnriemen sind geschlossene Neopren-Zahnriemen mit einer Zahnteilung von 5 mm. Die Silver-Ausführung ist für eine höhere Leistungsübertragung gegenüber der klassischen ISORAN RPP-Serie konzipiert. Das RPP Silver 5-Zahnprofil ermöglicht eine synchrone Kraftübertragung durch den formschlüssigen Eingriff in entsprechend ausgelegte Zahnriemenscheiben.

Die Angaben zur Riemenkonstruktion beziehen sich auf die klassische ISORAN RPP Silver-Serie und sind anhand der Herstellerunterlagen für die jeweilige Ausführung zu bestätigen. Zahnhöhe, Riemenhöhe und Temperaturbereich sind ebenfalls anhand des entsprechenden Datenblatts zu prüfen.

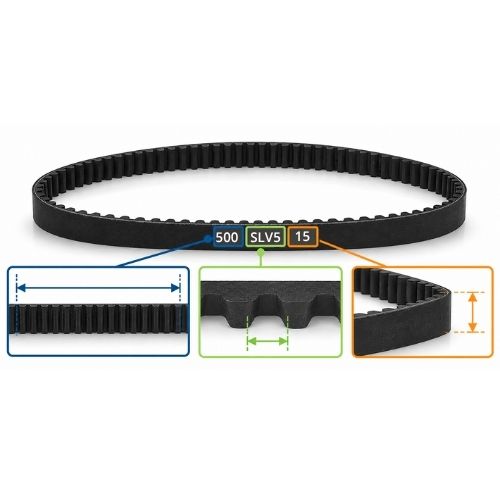

Beispiel einer RPP Silver 5 Riemenbezeichnung: 500-SLV5-15

500 – Wirklänge (Lw): 500 mm
SLV5 – RPP Silver 5 Zahnprofil mit 5 mm Teilung
15 – Riemenbreite: 15 mm

Ein RPP Silver 5 Zahnriemen mit einer Wirklänge von 500 mm besitzt bei einer Zahnteilung von 5 mm insgesamt 100 Zähne.

Berechnung: 500 mm ÷ 5 mm = 100 Zähne

Die genaue Schreibweise der Riemenbezeichnung kann je nach Hersteller und Artikelserie variieren. Für die Auswahl eines passenden Ersatzriemens sollten deshalb immer die vollständige Bezeichnung, die Silver-Ausführung und die technischen Abmessungen verglichen werden.

Bei einem geschlossenen MEGADYNE ISORAN RPP Silver 5 Zahnriemen ergibt sich die Wirklänge (Lw) aus der Zähnezahl und der Zahnteilung von 5 mm. Mithilfe dieser Angaben lassen sich die benötigte Riemenlänge oder die Anzahl der Zähne einfach berechnen.

Wirklänge berechnen

Wirklänge (Lw) = Zähnezahl (z) × 5 mm

Beispiel: Ein RPP Silver 5 Zahnriemen mit 60 Zähnen besitzt eine Wirklänge von:

60 × 5 mm = 300 mm

Zähnezahl berechnen

Zähnezahl (z) = Wirklänge (Lw) ÷ 5 mm

Beispiel: Ein RPP Silver 5 Zahnriemen mit 400 mm Wirklänge besitzt:

400 mm ÷ 5 mm = 80 Zähne

MEGADYNE ISORAN RPP Silver 5 Zahnriemen sind je nach Ausführung in unterschiedlichen Riemenbreiten erhältlich. Die Auswahl der passenden Breite richtet sich insbesondere nach der zu übertragenden Leistung, dem Drehmoment, der Drehzahl und den konstruktiven Anforderungen des Antriebssystems.

Neben den verfügbaren Standardbreiten können auch individuelle Sonderbreiten angefragt werden. Sofern geeignete breite Zahnriemenwickel vorhanden sind, lassen sich RPP Silver 5 Zahnriemen gegebenenfalls auf die gewünschte Breite zuschneiden. Die technische Machbarkeit und Lieferbarkeit werden im Einzelfall geprüft.

MEGADYNE stellt für die Zahnriemenserie MEGASYNC SILVER3 Ergebnisse eines vergleichenden Haltbarkeitstests dar. Die Untersuchung vergleicht die erreichte Anzahl an Belastungszyklen von SILVER3-Zahnriemen mit zwei Wettbewerbsprodukten.

In der dargestellten Prüfung erreichen die SILVER3-Zahnriemen sowohl beim 8M- als auch beim 14M-Profil höhere Zyklenzahlen als die beiden Vergleichsprodukte. Die Grafik verdeutlicht damit die im Herstellertest ermittelte Lebensdauer unter den jeweiligen Prüfbedingungen.

Quelle: MEGADYNE, „Durability Test – SILVER3 vs Competitors“. Die Ergebnisse beziehen sich auf die dargestellten 8M- und 14M-Ausführungen. Ohne Angaben zu den vollständigen Prüfbedingungen lassen sie sich nicht unmittelbar auf andere Zahnriemenprofile oder konkrete Betriebsanwendungen übertragen.
