Gates PowerGrip GT4 14MGT Zahnriemen wurden für leistungsstarke industrielle Synchronantriebe entwickelt. Die große Zahnteilung von 14 mm eignet sich insbesondere für Anwendungen, bei denen hohe Drehmomente und eine zuverlässige formschlüssige Kraftübertragung erforderlich sind.
Die GT4-Generation verwendet einen Riemenkörper aus Ethylen-Elastomer und eine optimierte Zahngeometrie. Laut Gates kann die Leistungsübertragung gegenüber vergleichbaren GT3-Ausführungen um bis zu 25 % erhöht werden. Die tatsächlich übertragbare Leistung hängt von der jeweiligen Antriebsauslegung und den Betriebsbedingungen ab.
Das 14MGT-Profil eignet sich für industrielle Synchronantriebe mit hohen Leistungsanforderungen. Typische Einsatzbereiche sind der schwere Maschinen- und Anlagenbau, leistungsstarke Förderanlagen sowie Produktionsmaschinen mit hohen Drehmomentanforderungen.
Bei der Auswahl sind unter anderem Drehmoment, Drehzahl, Achsabstand, Umschlingungswinkel und die erforderliche Riemenbreite zu berücksichtigen.
Gates PowerGrip GT3 und GT4 Zahnriemen bestehen aus mehreren aufeinander abgestimmten Komponenten. Der Riemenkörper, die eingebetteten Zugträger und die zahnseitige Oberfläche übernehmen unterschiedliche Aufgaben bei der synchronen Kraftübertragung.
Der elastische Riemenkörper bildet die Grundlage des Zahnriemens und trägt die Zahngeometrie. Bei Gates PowerGrip GT4 kommt ein weiterentwickeltes Ethylen-Elastomer zum Einsatz. Dieses Material ermöglicht laut Gates eine erhöhte Leistungsfähigkeit und einen erweiterten Temperaturbereich.
Bei PowerGrip GT3 richtet sich die genaue Materialzusammensetzung nach der jeweiligen Riemenausführung. Maßgeblich sind die produktspezifischen Herstellerangaben.
Im Riemenkörper befinden sich eingebettete Zugträger. Sie nehmen die beim Betrieb auftretenden Zugkräfte auf und begrenzen die Längenänderung des Zahnriemens.
Die genaue Ausführung und das Material der Zugträger können sich zwischen den einzelnen Gates-Baureihen unterscheiden.
Die speziell entwickelte GT-Zahngeometrie sorgt für den formschlüssigen Eingriff in geeignete Zahnriemenscheiben. Dadurch wird die Drehbewegung ohne den für Reibschlussantriebe typischen Schlupf übertragen.
Die Ausführung der Zahnoberfläche ist auf die jeweilige Riemenkonstruktion abgestimmt. Angaben zu einer gegebenenfalls vorhandenen Gewebeauflage richten sich nach der jeweiligen Produktausführung.
Gates PowerGrip GT4 ist eine Weiterentwicklung der bisherigen GT3-Konstruktionen. Laut Gates ermöglicht die neue Riemengeneration eine bis zu 25 % höhere Übertragungskapazität gegenüber den bisherigen GT3-Ausführungen.
Die tatsächliche Leistungsfähigkeit hängt unter anderem von der Zahnteilung, der Riemenbreite, den verwendeten Zahnriemenscheiben und den Betriebsbedingungen ab.
Gates PowerGrip GT4 14MGT Zahnriemen sind geschlossene Hochleistungs-Synchronriemen mit einer Zahnteilung von 14 mm. Der Riemenkörper besteht aus Ethylen-Elastomer und ist für die Übertragung hoher Drehmomente in industriellen Antrieben ausgelegt.
| Technisches Merkmal | Angabe |
|---|---|
| Hersteller | Gates |
| Baureihe | PowerGrip GT4 |
| Zahnprofil | 14MGT |
| Zahnteilung | 14 mm |
| Zahnhöhe | 5,70 mm |
| Riemenhöhe | 9,90 mm |
| Riemenkörper | Ethylen-Elastomer |
| Ausführung | Endlos / geschlossen |
| Standardbreiten laut Gates | 40, 55, 85, 115 und 170 mm |
| Wirklängen laut Gates | 966 bis 6.860 mm |
| Temperaturbereich | −40 °C bis +140 °C (oberer Grenzwert nur kurzzeitig) |
| Referenzlänge | Lw – Wirklänge in mm |
| Zähnezahl | Wirklänge ÷ 14 mm |
Die angegebenen Standardbreiten und Wirklängen entsprechen den Herstellerangaben. Die tatsächliche Lieferbarkeit einzelner Abmessungen richtet sich nach dem Sortiment und der Verfügbarkeit.

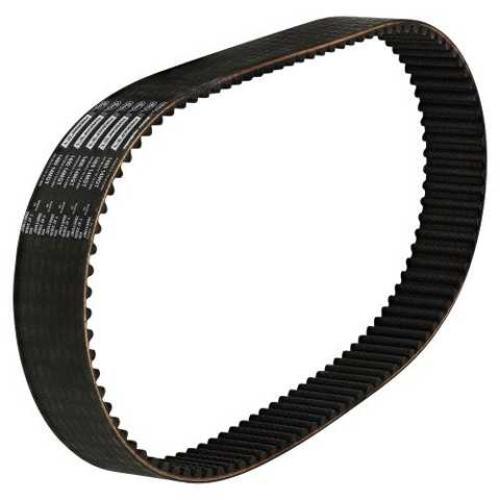

Die Riemenbezeichnung gibt Auskunft über die Wirklänge, das Zahnprofil und die Riemenbreite. Ein Beispiel ist 1400-14MGT-55.
1400 – Wirklänge: 1.400 mm
14MGT – Gates GT-Zahnprofil mit 14 mm Teilung
55 – Riemenbreite: 55 mm
Der Zahnriemen besitzt damit eine Wirklänge von 1.400 mm und eine Breite von 55 mm. Aus der Wirklänge und der Zahnteilung ergibt sich eine Zähnezahl von 100.
Die Wirklänge eines geschlossenen Gates 14MGT Zahnriemens ergibt sich aus der Zähnezahl und der Zahnteilung von 14 mm.
Wirklänge (Lw) = Zähnezahl (z) × 14 mm
Beispiel: Ein Zahnriemen mit 100 Zähnen besitzt eine Wirklänge von:
100 × 14 mm = 1.400 mm
Zähnezahl (z) = Wirklänge (Lw) ÷ 14 mm
Beispiel: Ein Gates 14MGT Zahnriemen mit 2.100 mm Wirklänge besitzt:
2.100 mm ÷ 14 mm = 150 Zähne
| Wirklänge (Lw) | Zahnteilung | Zähnezahl |
|---|---|---|
| 966 mm | 14 mm | 69 |
| 1.120 mm | 14 mm | 80 |
| 1.400 mm | 14 mm | 100 |
| 1.680 mm | 14 mm | 120 |
| 2.100 mm | 14 mm | 150 |
| 2.800 mm | 14 mm | 200 |
| 4.200 mm | 14 mm | 300 |
Die Tabelle enthält rechnerische Beispiele. Nicht jede Kombination aus Wirklänge und Riemenbreite ist lieferbar.
Gates nennt für PowerGrip GT4 14MGT die Standardbreiten 40, 55, 85, 115 und 170 mm. Die geeignete Riemenbreite hängt insbesondere vom zu übertragenden Drehmoment, der Drehzahl und der Antriebsgeometrie ab.
Abweichende Riemenbreiten können angefragt werden. Sofern geeignete breite Zahnriemenwickel verfügbar sind, lassen sich gegebenenfalls Sonderbreiten durch Zuschneiden herstellen. Die Machbarkeit und Lieferbarkeit müssen für die gewünschte Abmessung geprüft werden.
