HTD TB 8M Zahnscheibe TB 48-8M-20 (2012)

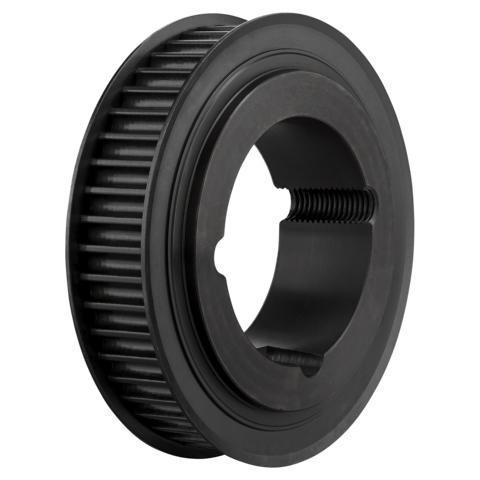

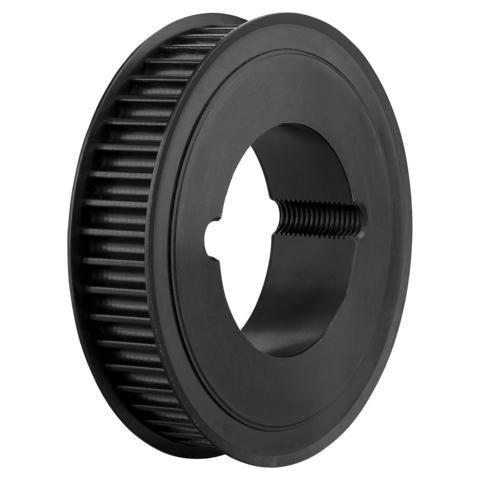

Zahnscheibe TB 48-8M-20 (2012)

TOP INDUSTRIETEILE

Artikelnummer: ZSTB488M20

41,56 €*

% 138,88 €* (70.07% gespart)
Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1-3 Tage. Zwischenverkauf vorbehalten.

Produktnummer: ZSTB488M20

Artikelbeschreibung

Produktinformationen "Zahnscheibe TB 48-8M-20 (2012)"
Das Profil der Zahnscheibe muss stimmig sein mit dem eingesetzten Riemenprofil vom Zahnriemen und darf nicht abweichend sein (Profil und die Breite). Durch das exakte eingreifen der Zähne in die Zahnscheibe, lässt sich eine genaue Positionsansteuerung umsetzen. Typische Anwendungsfelder für Zahnriemenantriebe sind Positioniersysteme mit Servomotoren, Handlingmodule und andere Linear antriebe, die zum Beispiel bei Druckern, Verpackungsmaschinen oder in Industrierobotern eingesetzt werden.

Produktdetails

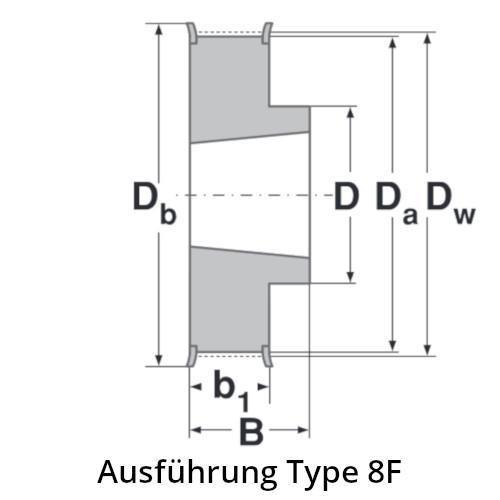

(Skizze) B mm: 32
(Skizze) Da mm: 120,86
(Skizze) Db mm: 127
(Skizze) D x N mm: 96 x 4
(Skizze) b1 mm: 28
Gewicht (in kg): 1.6
Herstellernummer: TB 48-8M-20 (2012)
Material: Stahl
Profil: 8M
Riemenbreite mm: 20
Wellenaufnahme: Taperspannbuchse
Wirkdurchmesser mm: 122,23
Zolltarifnummer: 8483 50 20
Zähnezahl: 48
