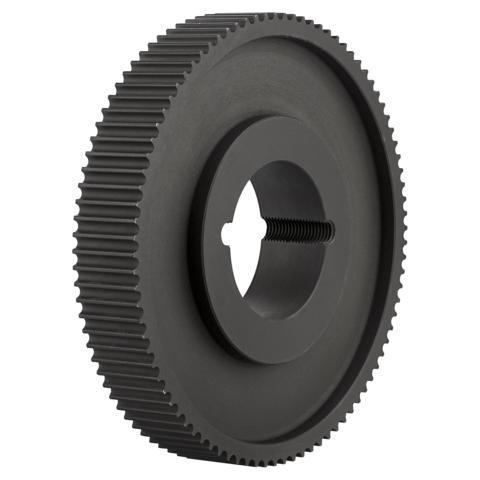

Zahnscheibe TB 144-8M-30 (2517)

TOP INDUSTRIETEILE

Artikelnummer: ZSTB1448M30

169,41 €*

% 572,32 €* (70.4% gespart)

Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1-3 Tage. Zwischenverkauf vorbehalten.

Produktnummer: ZSTB1448M30

Artikelbeschreibung

Produktinformationen "Zahnscheibe TB 144-8M-30 (2517)"

Das Profil der Zahnscheibe muss stimmig sein mit dem eingesetzten Riemenprofil vom Zahnriemen und darf nicht abweichend sein (Profil und die Breite). Durch das exakte eingreifen der Zähne in die Zahnscheibe, lässt sich eine genaue Positionsansteuerung umsetzen. Typische Anwendungsfelder für Zahnriemenantriebe sind Positioniersysteme mit Servomotoren, Handlingmodule und andere Linear antriebe, die zum Beispiel bei Druckern, Verpackungsmaschinen oder in Industrierobotern eingesetzt werden.

Produktdetails

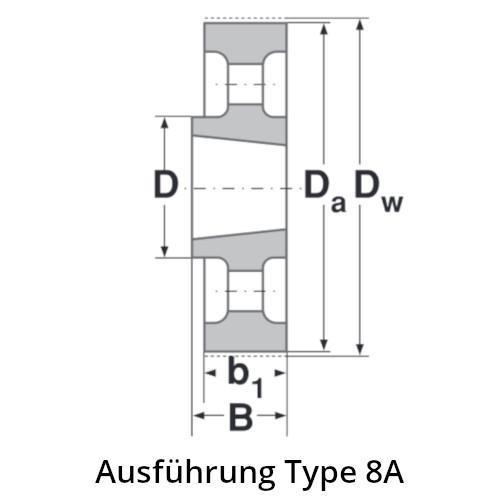

(Skizze) B mm:	45
(Skizze) Da mm:	365,32
(Skizze) D x N mm:	125 x 7
(Skizze) b1 mm:	38
Gewicht (in kg):	9.00000
Herstellernummer:	TB 144-8M-30 (2517)
Material:	Grauguss
Profil:	8M
Riemenbreite mm:	30
Wellenaufnahme:	Taperspannbuchse
Wirkdurchmesser mm:	366,69
Zolltarifnummer:	8483 50 20
Zähnezahl:	144

Informationen zur Produktsicherheit

Hersteller/EU Verantwortliche Person
