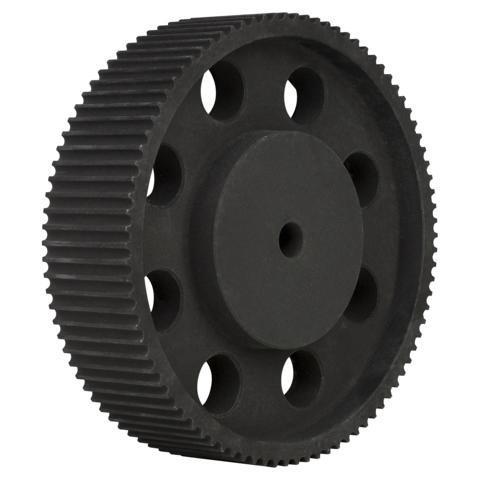

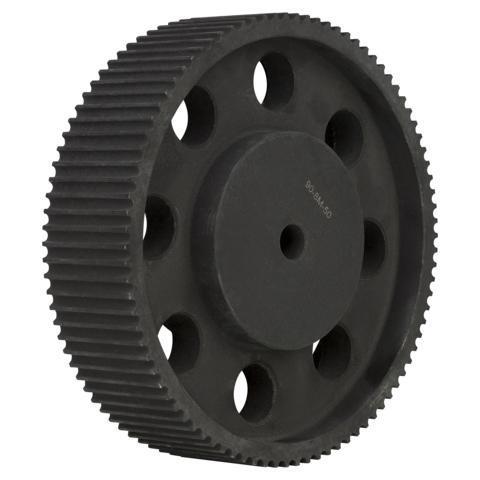

Zahnscheibe 112-8M-50

TOP INDUSTRIETEILE

Artikelnummer: ZSFB1128M50

133,73 €*

% 451,36 €* (70.37% gespart)

Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: -. Zwischenverkauf vorbehalten.

Durchgangsbohrung:

nein

Bohrung:

Wert muss zwischen 0 und 0 mm liegen

Nut ziehen:

nein

ja nach Norm

Produktnummer: ZSFB1128M50

Artikelbeschreibung

Produktinformationen "Zahnscheibe 112-8M-50"

Das Profil der Zahnscheibe muss stimmig sein mit dem eingesetzten Riemenprofil vom Zahnriemen und darf nicht abweichend sein (Profil und die Breite). Durch das exakte eingreifen der Zähne in die Zahnscheibe, lässt sich eine genaue Positionsansteuerung umsetzen. Typische Anwendungsfelder für Zahnriemenantriebe sind Positioniersysteme mit Servomotoren, Handlingmodule und andere Linear antriebe, die zum Beispiel bei Druckern, Verpackungsmaschinen oder in Industrierobotern eingesetzt werden.

Produktdetails

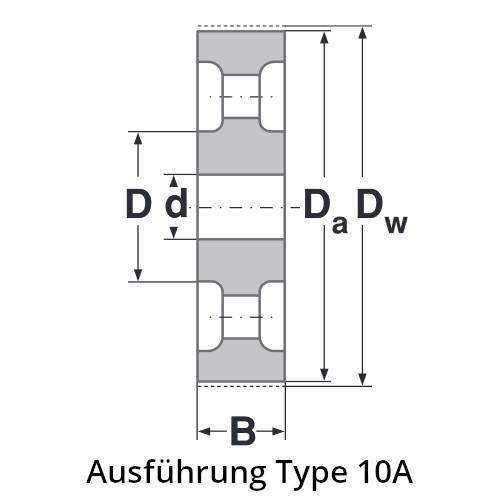

(Skizze) B mm:	60
(Skizze) Da mm:	283,83
(Skizze) D x N mm:	110
(Skizze) b1 mm:	60
Gewicht (in kg):	9.60000
Herstellernummer:	112-8M-50
Material:	Grauguss
Profil:	8M
Riemenbreite mm:	50
Wellenaufnahme:	Bohrung
Wirkdurchmesser mm:	285,21
Zolltarifnummer:	8483 50 20
Zähnezahl:	112

Informationen zur Produktsicherheit

Hersteller/EU Verantwortliche Person
