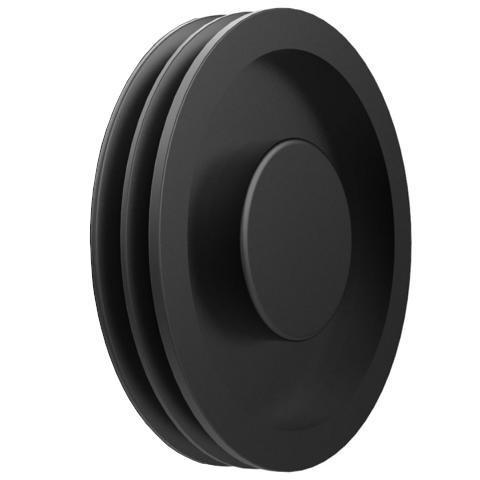

170 SPB/2 Keilriemenscheibe

Artikelnummer: KSVBSPB1702

ab Stück	Stückpreis
Ab 1	82,55 zzgl. MwSt. € \| 98,24 € inkl. MwSt.
Ab 2	79,83 zzgl. MwSt. € \| 95,00 € inkl. MwSt.
Ab 5	77,31 zzgl. MwSt. € \| 92,00 € inkl. MwSt.
Ab 10	75,63 zzgl. MwSt. € \| 90,00 € inkl. MwSt.
Ab 15	73,95 zzgl. MwSt. € \| 88,00 € inkl. MwSt.
Ab 20	72,27 zzgl. MwSt. € \| 86,00 € inkl. MwSt.

Preise inkl. MwSt. zzgl. Versandkosten

Nicht mehr verfügbar

Produktnummer: KSVBSPB1702

Artikelbeschreibung

Produktinformationen "170 SPB/2 Keilriemenscheibe"

Das Profil der Riemenscheibe muss stimmig sein mit dem eingesetzten Riemenprofil. Klassische Keilriemen und Schmalkeilriemen laufen in den gleichen Riemenscheiben, ob flankenoffenes oder glattes Profil. Die benötigte Rillenanzahl der Scheibe, ist abhängig von der Anzahl der eingesetzten Riemen. Keilriemenscheiben werden auch als Keilscheiben oder Keilrillenscheiben genannt und als Antriebs- oder Abtriebs Scheibe im Riemenantrieb eingesetzt. Die meisten Keilriemenscheiben werden aus Grauguss gefertigt, da sie eine längere Haftreibung gewährleisten gegenüber Scheiben aus Aluminium und Stahl - wodurch der Riemen seine Kraft über die Flanken in den Scheiben überträgt.

Produktdetails

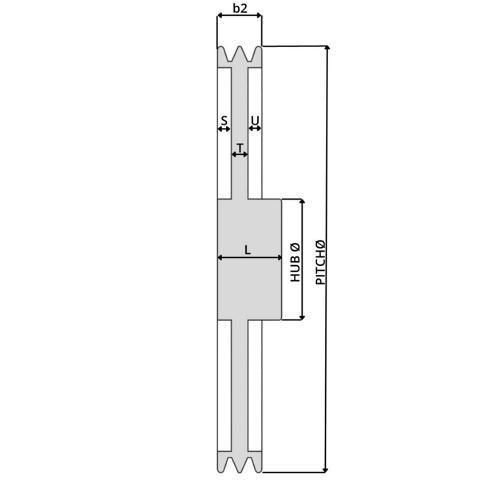

(Skizze) S mm:	17
(Skizze) U mm:	17
(Skizze) dmax mm:	45
Gewicht (in kg):	5.1
Herstellernummer:	170 SPBx 2
Kranzbreite:	44
Nabe/Hub ∅ mm:	75
Rillenanzahl:	2
Wellenaufnahme:	Bohrung
Wirkdurchmesser mm:	170
Zolltarifnummer:	8483 50 20
Ausführung:	Bodenscheibe
Nabe/hub Länge mm:	55
Ausführung:	Bodenscheibe
